MBHP01 — Moduł Modbus do pomp ciepła

Moduł developerski RS485/Modbus na ESP32-C6, zaprojektowany w Polsce. Do każdego modułu dołączamy bezpłatnie firmware testowy z obsługą pomp ciepła platformy Midea — gotowy do uruchomienia bez pisania kodu.

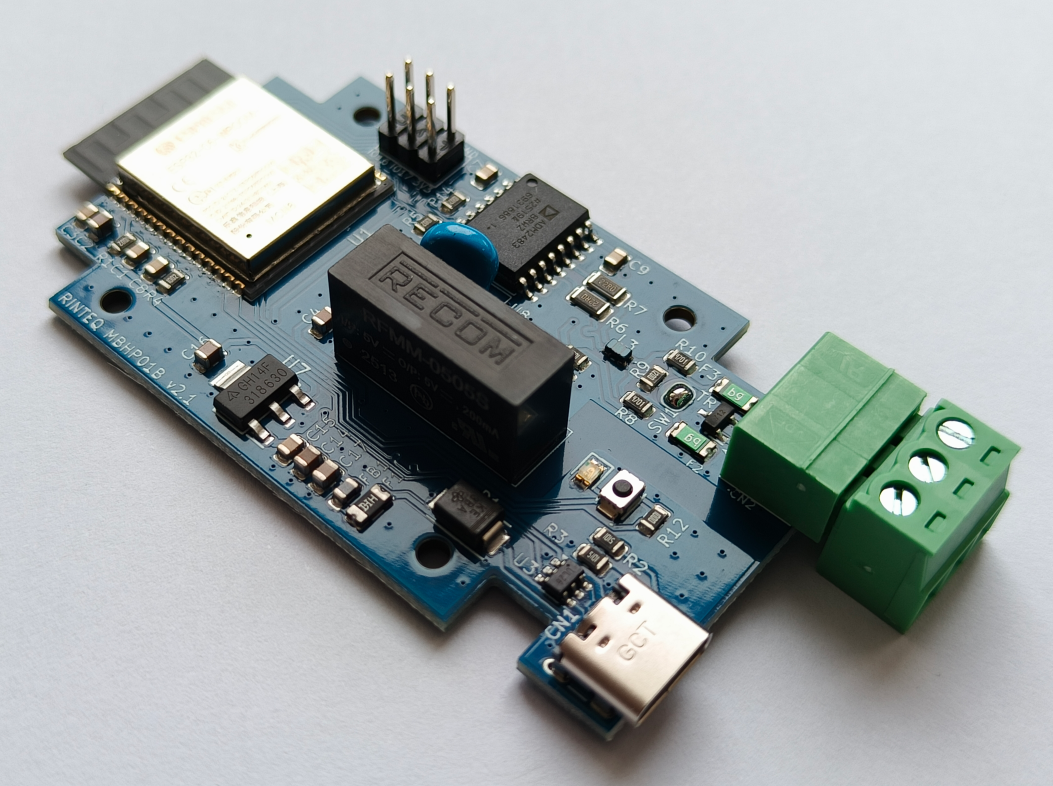

MBHP01 — widok ogólny

MBHP01 — wersja ESPHome

Natywna integracja z Home Assistant. Autodiscovery — pompa pojawia się automatycznie bez konfiguracji.

Kup na Allegro — 199 zł

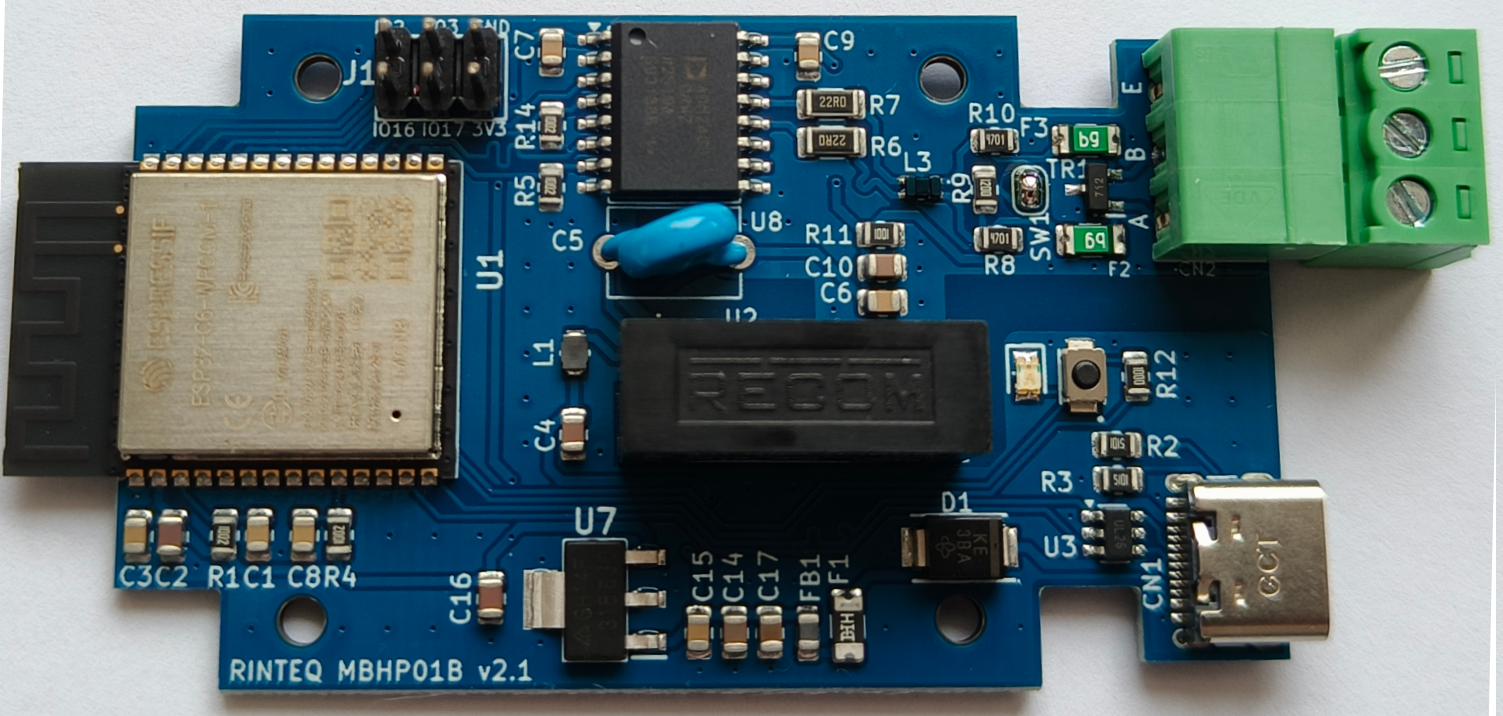

MBHP01 — widok górny

MBHP01 — wersja MQTT

Komunikacja przez broker MQTT (testowane z Mosquitto). Konfiguracja przez wbudowany panel WWW.

Kup na Allegro — 199 zł

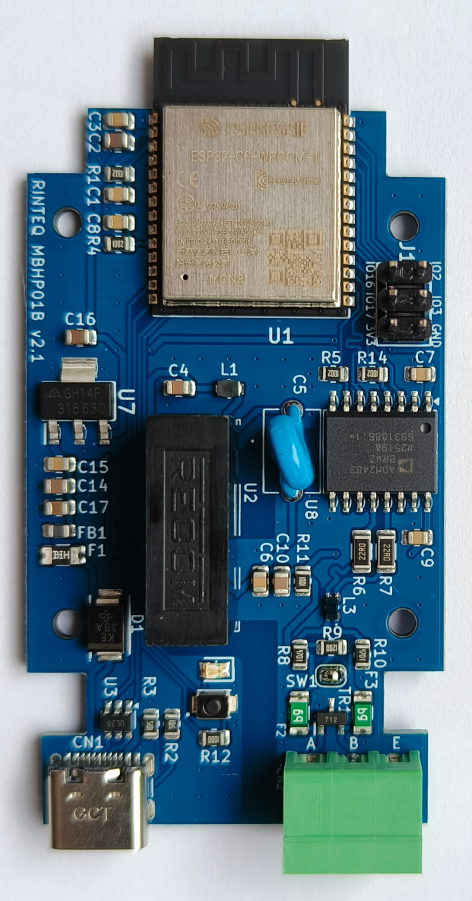

MBHP01 — widok pionowy

MBHP01 — bez oprogramowania

Goły moduł hardware dla deweloperów. Wgraj własny firmware przez USB-C lub ESPHome.

Kup na Allegro — 199 zł
Dane techniczne

Specyfikacja modułu

Markowe komponenty, montaż SMD w certyfikowanej fabryce. Każdy egzemplarz programowany i testowany indywidualnie — raport z testów w paczce.

⚡

Zasilanie

USB-C, 4,5–5,5 VDC / 1A

🔌

RS485 / Modbus RTU

Izolacja galwaniczna 2kVrms, złącze śrubowe A/B/E

📡

WiFi 6 / Bluetooth 5.3

ESP32-C6-WROOM-1-N8, 2,4 GHz, 802.11ax

🔒

Izolacja galwaniczna

ADM2483 + RECOM RFMM-0505S, izolacja do 2kVrms

🛡️

Ochrona RS485

TVS SM712, CMC DLW21, bezpieczniki 250mA self-resetting

🔧

GPIO

4 piny IO 3,3V + zasilanie 3,3V do przekaźników zewnętrznych

🌐

Protokoły

Modbus RTU, MQTT, ESPHome Native API, Improv BLE

📦

Obudowa

Pasuje do Kradex ZOBD (opcjonalna, nie w zestawie)

🌡️

Warunki środowiskowe

-20…+40°C, wilgotność <90% RH, bez kondensacji

Galeria

Moduł i opakowanie

Każdy egzemplarz spakowany w pudełku z wkładką ESD, z instrukcją po polsku i raportem z testów.

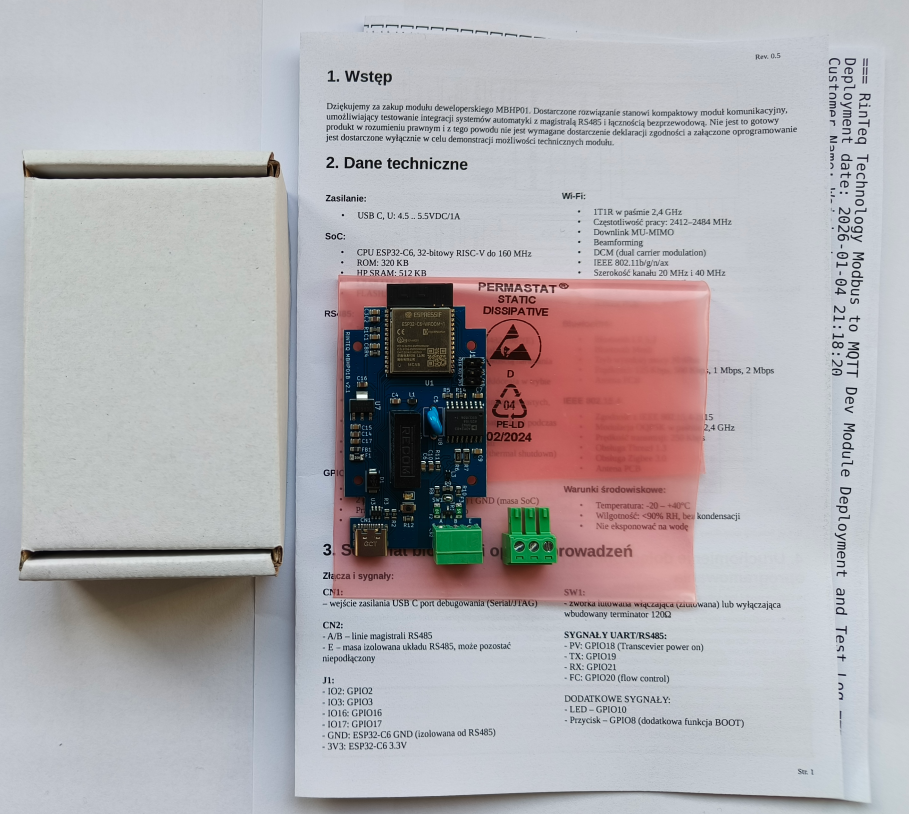

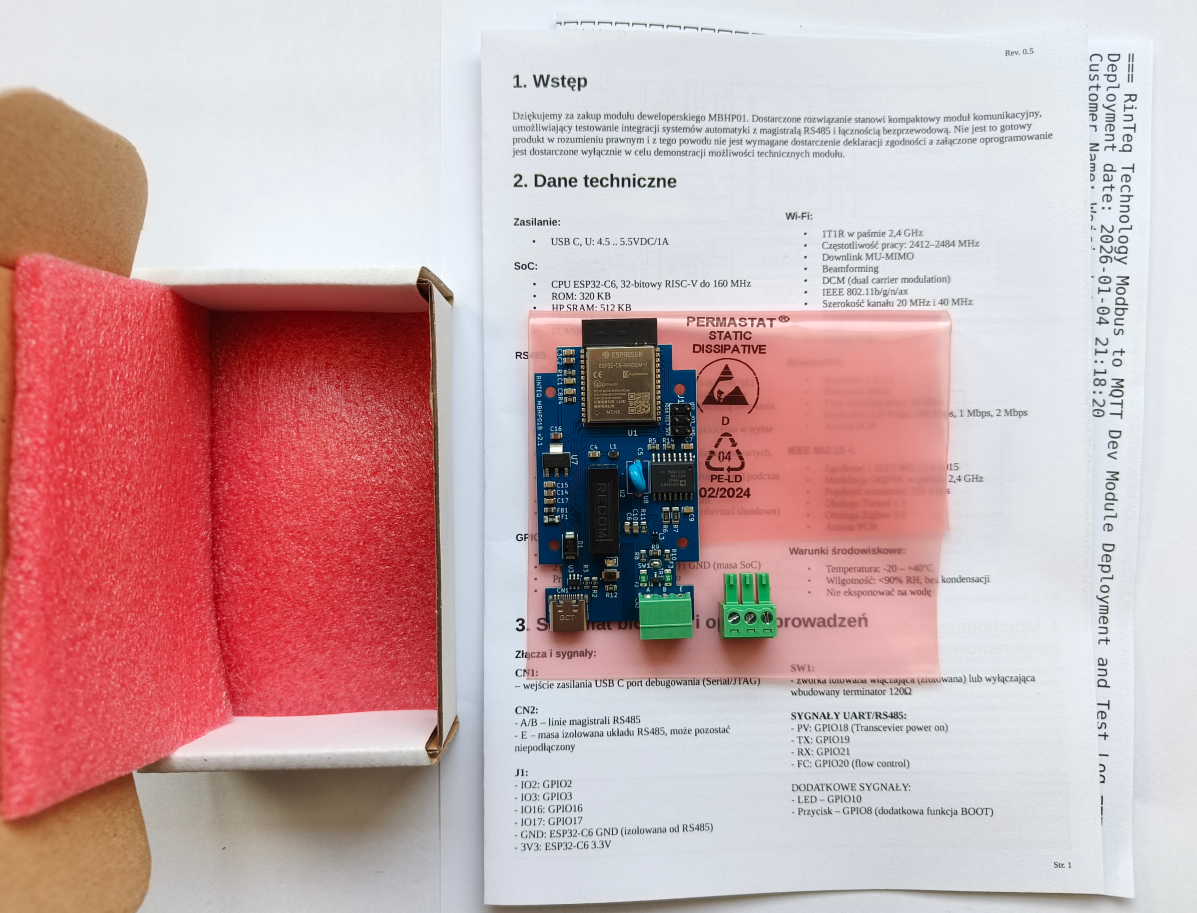

Opakowanie zamknięte Opakowanie otwarte z modułem Moduł MBHP01 — widok skośny Moduł MBHP01 — widok górny Moduł MBHP01 — widok poziomy
Kompatybilność

Obsługiwane marki pomp ciepła

Moduł współpracuje z ponad 200 modelami pomp ciepła opartych na platformie Midea ze sterownikiem ściennym KJRH-120F. Pełna lista modeli dostępna do pobrania poniżej.

MideaKaisai Rotenso (Aquami)York GalmetNETSU NordisClivet Hyundai HVACEcoheat VivaxBeretta SevraNoxa Ferroli Omnia

Wymagany sterownik ścienny: KJRH-120F/BMKO-E lub kompatybilny. Połączenie przez złącza H1/H2/E.

Dokumentacja

Do pobrania

Instrukcja po polsku, lista parametrów Modbus i pełna lista kompatybilnych pomp.

📄

Instrukcja obsługi

Podłączenie, konfiguracja WiFi, pierwsze uruchomienie
📋

Lista parametrów Modbus

Wszystkie rejestry odczytywane i zapisywane przez moduł
🔥

Lista kompatybilnych pomp

Ponad 200 modeli — 15 marek na platformie Midea
Często zadawane pytania

FAQ

Moduł współpracuje z ponad 200 modelami pomp ciepła opartych na platformie Midea, wyposażonych w sterownik ścienny KJRH-120F/BMKO-E lub kompatybilny. Obsługiwane marki: Midea, Kaisai, Rotenso (seria Aquami), York, Galmet, NETSU, Nordis, Clivet, Hyundai HVAC, Ecoheat, Vivax, Beretta, Sevra, Noxa i Ferroli Omnia. Pełna lista do pobrania powyżej.
Nie. Moduł dostępny jest w dwóch wersjach firmware: ESPHome (natywna integracja z Home Assistant) i MQTT (komunikacja przez broker MQTT — testowane z Mosquitto). Wersja bez oprogramowania pozwala wgrać własny firmware przez USB-C.
Przez telefon, bez komputera. Moduł obsługuje Improv BLE — otwierasz przeglądarkę na telefonie lub używasz aplikacji Home Assistant, wybierasz sieć WiFi i podajesz hasło. Alternatywnie dostępny jest captive portal — moduł tworzy własną sieć AP, łączysz się i konfigurujesz przez przeglądarkę.
Wersja ESPHome używa natywnego protokołu ESPHome API — pompa pojawia się w Home Assistant automatycznie, bez ręcznej konfiguracji. Wersja MQTT komunikuje się przez broker MQTT (Mosquitto) i pozwala na integrację z innymi systemami. Hardware jest identyczny w obu wersjach.
Moduł posiada pełną izolację galwaniczną RS485 (2kVrms) — brak bezpośredniego połączenia elektrycznego między elektroniką modułu a instalacją pompy. Izolacja chroni przed różnicami potencjałów między fazami zasilania. Dodatkowa ochrona: TVS dwukierunkowy, filtr CMC, bezpieczniki samonaprawialne.
Moduł developerski (dev module) to urządzenie przeznaczone do testowania integracji i celów technicznych. Firmware jest dostarczany bezpłatnie jako oprogramowanie testowe. Moduł nie jest gotowym produktem konsumenckim w rozumieniu prawa — nie wymaga deklaracji zgodności CE na tym etapie rozwoju.
Aktualizacja firmware odbywa się przez port USB-C (Serial/JTAG). Wersja ESPHome obsługuje również aktualizację przez ESPHome Dashboard.
Trzy przewody: H2 sterownika → A modułu, H1 sterownika → B modułu, E sterownika → E modułu (masa izolowana RS485, może pozostać niepodłączona). Szczegółowa instrukcja z rysunkami dostępna do pobrania powyżej.
